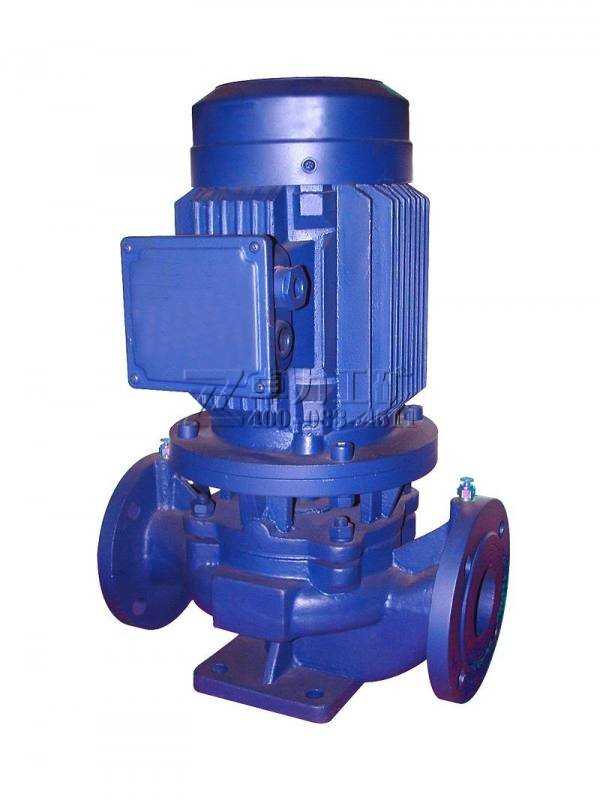

ISG立式管道泵

ISG立式管道泵|ISG立式管道泵型號參數

ISG型立式單級管道離心泵又稱管道泵、離心泵、管道離心泵、單級離心泵、立式泵、增壓泵、熱水泵、循環泵等，是在一般立式管道泵的基礎上進行巧妙組合設計而成，同時根據使用溫度、介質等不同在ISG型系列管道泵的基礎上派生出適用熱水管道泵、高溫耐腐蝕化工管道泵、管道油泵。該系列產品具有高效節能、噪音低、性能可靠等優點。
ISG立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T＜80℃。

ISG立式管道泵產品特點
1.　泵為立式結構，進出口口徑相同，且位于同一中心線上，具有外形緊湊美觀，占地面積小，建筑投入低等顯著優點。
2.　葉輪直接安裝在電機的長軸上，軸向尺寸短，結構緊湊，泵與電機軸承配置合理，能有效地平衡泵運轉產生的徑向和軸向負荷，從而保證了泵的運行平穩，振動小、噪音低。
3.　安裝檢修方便，無需拆動管路系統，只要卸下泵聯體座螺母即可抽出全部轉子部件。
4.　可根據使用要求即流量和揚程的需要采用泵的串、并聯運用方式。
5.　可根據管路布置的要求采用泵的豎式和橫式安裝。

ISG立式管道泵工作條件
1.　吸入壓力≤1.0MPa，或泵系統最高工作壓力≤1.6MPa，即吸入口壓力+泵揚程≤1.6MPa、泵靜壓試驗壓力為≤2.5MPa。
2.　環境溫度<40℃，相對濕度<40%。
3.　所輸送介質中固體顆粒體積含量不超過單位體積的0.1，粒度<0.2mm。

ISG管道離心泵型號意義：
IHG,IRG,YG,IHGB等產品是基于ISG管道離心泵延伸出的產品，前邊字母表示的是該款泵的類型，后面的數字分別為泵口徑，葉輪外徑，大小流量（帶I為大流量泵型）以及葉輪切割次數。用戶可根據實際參數，聯系我們工作人員幫助選型。


ISG管道離心泵圖譜：

ISG管道離心泵結構圖：


ISG立式管道泵技術參數
最大流量：1.1~1500立方/小時
揚程：7~156米功率：0.18~250KW
材質：不銹鋼
使用溫度：≤80℃

ISG型管道離心泵型號參數表（以下參數只是部分參數更詳細參數可以向我們索取）

序號	型號	流量 m3/h	揚程 m	轉速 r/min	功率 KW
1	ISG20-160	2.5	32	2900	1.1
2	ISG25-125	4	20	2900	0.75
3	ISG25-160	4	32	2900	1.5
4	ISG25-160A	3.7	28	2900	1.1
5	ISG32-100(I)	6.3	20	2900	1.1
6	ISG32-125	5	20	2900	0.75
7	ISG32-125(I)	6.3	20	2900	1.1
8	ISG32-160	4.5	32	2900	1.5
9	ISG32-160A	4	25	2900	1.1
10	ISG32-160(I)	6.3	32	2900	2.2
11	ISG32-200	4.5	50	2900	3
12	ISG32-200A	4	40	2900	2.2
13	ISG32-200(I)	6.3	50	2900	4
14	ISG40-125	6.3	20	2900	1.1
15	ISG40-125A	5.6	16	2900	0.75
16	ISG40-160	6.3	32	2900	2.2
17	ISG40-160A	5.9	28	2900	1.5
18	ISG40-160B	5.2	24	2900	1.1
19	ISG40-200	6.3	50	2900	4
20	ISG40-200A	5.9	44	2900	3
21	ISG40-200B	5.5	38	2900	2.2
22	ISG40-250	6.3	80	2900	7.5
23	ISG40-250A	5.9	70	2900	5.5
24	ISG40-250B	5.5	60	2900	4
25	ISG40-100(I)	12.5	12.5	2900	1.1
26	ISG40-125(I)	12.5	25	2900	1.5
27	ISG40-125(I)A	10.5	16	2900	1.1
28	ISG40-160(I)	12.5	32	2900	3
29	ISG40-160(I)A	11.7	28	2900	2.2
30	ISG40-160(I)B	10.5	22.5	2900	1.5
31	ISG40-200(I)	12.5	50	2900	5.5
32	ISG40-200(I)A	11.7	44.5	2900	4
33	ISG40-200(I)B	10.5	35	2900	3
34	ISG40-250(I)	12.5	80	2900	11
35	ISG40-250(I)A	11.7	70	2900	7.5
36	ISG40-250(I)B	10.5	60	2900	5.5
37	ISG50-100	12.5	12.5	2900	1.1
38	ISG50-125	12.5	20	2900	1.5
39	ISG50-125A	11.2	17.2	2900	1.1
40	ISG50-160	12.5	32	2900	3
41	ISG50-160A	11.7	28	2900	2.2
42	ISG50-160B	10.5	22.5	2900	1.5
43	ISG50-200	12.5	50	2900	5.5
44	ISG50-200A	11.7	44.5	2900	4
45	ISG50-200B	10.5	35	2900	3
46	ISG50-250	12.5	80	2900	11
47	ISG50-250A	11.7	70	2900	7.5
48	ISG50-250B	10.5	60	2900	5.5
49	ISG50-100(I)	25	12.5	2900	1.5
50	ISG50-100(I)A	22.4	10	2900	1.1
51	ISG50-125(I)	25	20	2900	3
52	ISG50-125(I)A	22.4	16	2900	2.2
53	ISG50-160(I)	25	32	2900	4
54	ISG50-160(I)A	23.4	28	2900	3
55	ISG50-160(I)B	21.6	24	2900	3
56	ISG50-200(I)	25	50	2900	7.5
57	ISG50-200(I)A	23.4	44	2900	7.5
58	ISG50-200(I)B	21.6	37	2900	5.5
59	ISG50-250(I)	25	80	2900	15
60	ISG50-250(I)A	23.4	70	2900	11
61	ISG50-251(I)B	21.6	60	2900	11
62	ISG50-315(I)	25	125	2900	30
63	ISG50-315(I)A	23.4	110	2900	22
64	ISG50-315(I)B	23.6	93	2900	18.5
65	ISG65-100	25	12.5	2900	1.5
66	ISG65-100A	22.4	10	2900	1.1
67	ISG65-125	25	20	2900	3
68	ISG65-125A	22.4	16	2900	2.2
69	ISG65-160	25	32	2900	4
70	ISG65-160A	23.4	28	2900	3
71	ISG65-160B	21.6	24	2900	2.2
72	ISG65-200	25	50	2900	7.5
73	ISG65-200A	23.4	44	2900	5.5
74	ISG65-200B	21.6	37	2900	4
75	ISG65-250	25	80	2900	15
76	ISG65-250A	23.4	70	2900	11
77	ISG65-250B	21.6	60	2900	11
78	ISG65-315	25	125	2900	30
79	ISG65-315A	23.4	110	2900	22
80	ISG65-315B	21.6	93	2900	18.5
81	ISG65-100(I)	50	12.5	2900	3
82	ISG65-100(I)A	44.8	10	2900	2.2
83	ISG65-125(I)	50	20	2900	5.5
84	ISG65-125(I)A	44.8	16	2900	4
85	ISG65-160(I)	50	32	2900	7.5
86	ISG65-160(I)A	46.8	28	2900	5.5
87	ISG65-160(I)B	43.2	24	2900	4
88	ISG65-200(I)	50	50	2900	15
89	ISG65-200(I)A	46.8	44	2900	11
90	ISG65-200(I)B	43	37	2900	7.5
91	ISG65-250(I)	50	80	2900	22
92	ISG65-250(I)A	46.8	70	2900	18.5
93	ISG65-250(I)B	43	60	2900	15
94	ISG65-315(I)	50	125	2900	37
95	ISG65-315(I)A	45.8	110	2900	30
96	ISG65-315(I)B	43	93	2900	30
97	ISG80-100	50	12.5	2900	3
98	ISG80-100A	44.8	10	2900	2.2
99	ISG80-125	50	20	2900	5.5
100	ISG80-125A	44.8	16	2900	4
101	ISG80-160	50	32	2900	7.5
102	ISG80-160A	46.8	28	2900	5.5
103	ISG80-160B	43.2	24	2900	4
104	ISG80-200	50	50	2900	15
105	ISG80-200A	46.8	44	2900	11
106	ISG80-200B	43	37	2900	7.5
107	ISG80-250	50	80	2900	22
108	ISG80-250A	46.8	70	2900	18.5
109	ISG80-250B	43	60	2900	15
110	ISG80-315	50	125	2900	37
111	ISG80-315A	45.8	110	2900	30
112	ISG80-315B	43	93	2900	30
113	ISG80-315C	41	85	2900	22
114	ISG80-350	50	150	2900	55
115	ISG80-350A	44	142	2900	45
116	ISG80-350B	40	135	2900	37
117	ISG80-100(I)	100	12.5	2900	5.5
118	ISG80-100(I)A	89	10	2900	4
119	ISG80-125(I)	100	20	2900	11
120	ISG80-125(I)A	89	16	2900	7.5
121	ISG80-160(I)	100	32	2900	15
122	ISG80-160(I)A	93.5	28	2900	11
123	ISG80-160(I)B	86.4	24	2900	7.5
124	ISG80-200(I)	100	50	2900	22
125	ISG80-200(I)A	93.5	44	2900	18.5
126	ISG80-200(I)B	86.4	37	2900	15
127	ISG80-250(I)	100	80	2900	37
128	ISG80-250(I)A	93.5	70	2900	30
129	ISG80-250(I)B	86.4	60	2900	22
130	ISG80-315(I)	100	125	2900	75
131	ISG80-315(I)A	93.5	110	2900	55
132	ISG80-315(I)B	86.4	93	2900	45
133	ISG80-315(I)C	80	85	2900	37
134	ISG100-100	100	12.5	2900	5.5
135	ISG100-100A	89	10	2900	4
136	ISG100-125	100	20	2900	11
137	ISG100-125A	89	16	2900	7.5
138	ISG100-160	100	32	2900	15
139	ISG100-160A	93.5	28	2900	11
140	ISG100-160B	86.4	24	2900	7.5
141	ISG100-200	100	50	2900	22
142	ISG100-200A	93.5	44	2900	18.5
143	ISG100-200B	86.4	37	2900	15
144	ISG100-250	100	80	2900	37
145	ISG100-250A	93.5	70	2900	30
146	ISG100-250B	86.4	60	2900	22
147	ISG100-315	100	125	2900	75
148	ISG100-315A	93.5	110	2900	55
149	ISG100-315B	86.4	93	2900	45
150	ISG100-350	100	150	2900	90
151	ISG100-350A	88	142	2900	75
152	ISG100-350B	80	135	2900	55
153	ISG100-100(I)	160	12.5	2900	11
154	ISG100-125(I)	160	20	2900	15
155	ISG100-125(I)A	143	16	2900	11
156	ISG100-160(I)	160	32	2900	22
157	ISG100-160(I)A	150	28	2900	18.5
158	ISG100-200(I)	160	50	2900	37
159	ISG100-200(I)A	150	44	2900	30
160	ISG100-200(I)B	138	37	2900	22
161	ISG100-250(I)	160	80	2900	55
162	ISG100-250(I)A	150	70	2900	45
163	ISG100-250(I)B	138	60	2900	37
164	ISG125-100	160	12.5	2900	11
165	ISG125-100A	143	10	2900	7.5
166	ISG125-125	160	20	2900	15
167	ISG125-125A	143	16	2900	11
168	ISG125-160	160	32	2900	22
169	ISG125-160A	150	28	2900	18.5
170	ISG125-160B	138	24	2900	15
171	ISG125-200	160	50	2900	37
172	ISG125-200A	150	44	2900	30
173	ISG125-200B	138	37	2900	22
174	ISG125-250	160	80	2900	55
175	ISG125-250A	150	70	2900	45
176	ISG125-250B	138	60	2900	37
177	ISG125-315	160	125	2900	90
178	ISG125-315A	150	110	2900	75
179	ISG125-315B	143	100	2900	75
180	ISG125-315C	134	88	2900	55
181	ISG150-125	160	24	2900	11
182	ISG150-125A	150	16	2900	7.5
183	ISG150-160	160	32	2900	22
184	ISG150-160A	150	28	2900	18.5
185	ISG150-160B	140	24	2900	15
186	ISG150-200	160	50	2900	37
187	ISG150-200A	150	44	2900	30
188	ISG150-200B	140	38	2900	22
189	ISG150-250	200	80	2900	75
190	ISG150-250A	187	70	2900	55
191	ISG150-250B	172	60	2900	45
192	ISG150-315	200	125	2900	110
193	ISG150-315A	187	110	2900	90
194	ISG150-315B	172	93	2900	75
195	ISG150-350	160	150	2900	110
196	ISG150-350A	150	142	2900	90
197	ISG150-350B	140	135	2900	75
198	ISG100-125	50	5	1450	1.5
199	ISG100-160	50	8	1450	2.2
200	ISG100-160A	46	6	1450	1.5
201	ISG100-200	50	12.5	1450	4
202	ISG100-200A	44.7	10	1450	3
203	ISG100-250	50	20	1450	5.5
204	ISG100-250A	46	17	1450	4
205	ISG100-250B	40.5	13	1450	3
206	ISG100-315	50	32	1450	11
207	ISG100-315A	46	27.9	1450	7.5
208	ISG100-315B	40.5	21	1450	5.5
209	ISG100-125(I)	80	5	1450	2.2
210	ISG100-160(I)	80	8	1450	4
211	ISG100-160(I)A	72	6.5	1450	3
212	ISG100-200(I)	80	12.5	1450	5.5
213	ISG100-200(I)A	72	10	1450	4
214	ISG100-250(I)	80	20	1450	11
215	ISG100-250(I)A	75	17.5	1450	7.5
216	ISG100-250(I)B	69	15	1450	5.5
217	ISG100-315(I)	80	32	1450	15
218	ISG100-315(I)A	75	27.5	1450	11
219	ISG100-315(I)B	70	24	1450	11
220	ISG100-400(I)	80	50	1450	22
221	ISG100-400(I)A	75	44	1450	18.5
222	ISG100-400(I)B	70	38	1450	15
223	ISG125-125	100	5	1450	2.2
224	ISG125-160	100	8	1450	4
225	ISG125-160A	87	6	1450	3
226	ISG125-200	100	12.5	1450	7.5
227	ISG125-200A	89	10	1450	5.5
228	ISG125-250	100	20	1450	11
229	ISG125-250A	93.5	17.5	1450	7.5
230	ISG125-250B	87	15	1450	5.5
231	ISG125-315	100	32	1450	15
232	ISG125-315A	91	27	1450	11
233	ISG125-315B	87	24	1450	11
234	ISG125-400	100	50	1450	30
235	ISG125-400A	94	44	1450	22
236	ISG125-400B	87	37.5	1450	18.5
237	ISG125-200(I)	160	12.5	1450	11
238	ISG125-200(I)A	143	10	1450	7.5
239	ISG125-250(I)	160	20	1450	15
240	ISG125-250(I)A	147	17	1450	11
241	ISG125-250(I)B	134	14	1450	7.5
242	ISG125-315(I)	160	32	1450	22
243	ISG125-315(I)A	150	28	1450	18.5
244	ISG125-315(I)B	138	24	1450	15
245	ISG125-400(I)	160	50	1450	37
246	ISG125-400(I)A	150	44	1450	30
247	ISG125-400(I)B	138	38	1450	30
248	ISG150-200	200	12.5	1450	11
249	ISG150-200A	176	10	1450	7.5
250	ISG150-250	200	20	1450	15
251	ISG150-250A	184	17	1450	11
252	ISG150-250B	167	14	1450	7.5
253	ISG150-315	200	32	1450	22
254	ISG150-315A	187	28	1450	18.5
255	ISG150-315B	173	24	1450	15
256	ISG150-400	200	50	1450	37
257	ISG150-400A	187	44	1450	30
258	ISG150-400B	174	38	1450	30
259	ISG150-200(I)	200	12.5	1450	15
260	ISG150-200(I)A	179	10	1450	11
261	ISG150-250(I)	200	20	1450	18.5
262	ISG150-250(I)A	187	17.5	1450	15
263	ISG150-250(I)B	173	14	1450	11
264	ISG150-315(I)	200	32	1450	30
265	ISG150-315(I)A	187	28	1450	22
266	ISG150-315(I)B	173	24	1450	18.5
267	ISG150-400(I)	200	50	1450	45
268	ISG150-400(I)A	187	44	1450	37
269	ISG150-400(I)B	173	37.5	1450	30
270	ISG200-200	200	12.5	1450	15
271	ISG200-200A	179	10	1450	11
272	ISG200-250	200	20	1450	18.5
273	ISG200-250A	187	17.5	1450	15
274	ISG200-250B	173	14	1450	11
275	ISG200-315	200	32	1450	30
276	ISG200-315A	187	28	1450	22
277	ISG200-315B	173	24	1450	18.5
278	ISG200-400	200	50	1450	45
279	ISG200-400A	187	44	1450	37
280	ISG200-400B	173	37.5	1450	30
281	ISG200-200(I)	400	12.5	1450	22
282	ISG200-200(I)A	358	10	1450	18.5
283	ISG200-250(I)	400	20	1450	30
284	ISG200-250(I)A	358	16	1450	22
285	ISG200-250(I)B	322	13	1450	18.5
286	ISG200-315(I)	400	32	1450	55
287	ISG200-315(I)A	374	28	1450	45
288	ISG200-315(I)B	346	24	1450	37
289	ISG200-400(I)	400	50	1450	90
290	ISG200-400(I)A	374	44	1450	75
291	ISG200-400(I)B	347	38	1450	55
292	ISG200-400(I)C	320	32	1450	45
293	ISG250-250	550	20	1450	45
294	ISG250-250A	490	16	1450	37
295	ISG250-315	550	32	1450	75
296	ISG250-315A	515	28	1450	55
297	ISG250-315B	476	24	1450	45
298	ISG250-400	550	50	1450	110
299	ISG250-400A	515	44	1450	90
300	ISG250-400B	476	37.5	1450	75
301	ISG300-235I	1080	40	1450	160
302	ISG300-235IA	965	32	1450	132
303	ISG300-250	720	20	1450	55
304	ISG300-250A	600	17	1450	45
305	ISG300-315	720	32	1450	90
306	ISG300-315A	650	28	1450	75
307	ISG300-315B	580	24	1450	55
308	ISG300-400	720	50	1450	132
309	ISG300-400A	660	44	1450	110


注：以上參數只是部分性能參數如沒有選到合適的型號參數可以向我們索取
請提供以下詳細數據：①產品名稱與型號②流量③揚程(m)④立式管道泵口徑⑤電機功率(KW)⑥立式管道泵轉速(r/min)⑦管道泵電壓〔V〕⑧立式管道泵吸程(m)⑨立式管道泵是否帶附件以便我們的為您正確選型。

卓力工礦是國內知名ISG立式管道泵生產廠家，有豐富的經驗為客戶提供高品質的ISG立式管道泵及完善的售后服務，如果您想了解最新ISG立式管道泵價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：ISG立式管道泵發貨時間？ ISG立式管道泵售后保障？ ISG立式管道泵訂貨需要提供什么信息？

產品標簽：ISG立式管道泵| ISG立式管道泵型號參數

其他人還看了

相關資料
