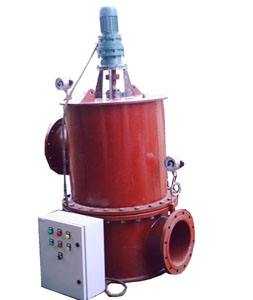

全自動反沖洗濾水器

全自動反沖洗濾水器|全自動反沖洗式工業濾水器

全自動反沖洗濾水器應用在各大電站、化工、印染、造紙等行業供用水管道上，屬于替代二次濾網的小型濾水器，可任意選定粘度，具有體積小，造價低，過濾流量大等諸多優點，濾水器特別適用于母管制供用水的分支管道上，從而具有二次濾網所不及的優點。過濾面積為流通面積的2.5-3倍，在環形不銹鋼板上包含有許多小孔，主回路為雙層結構，反沖洗回路為單層結構，能夠達到很高的強度，全部采用不銹鋼制造，其結構合理，性能可靠，經久耐用，其濾芯更換也非常方便。
訂做該產品時需注明是主回路，還是旁路（即反沖洗）。

結構
1)、本系列濾水器由①轉動軸、②定位桿、③支架殼體、④網芯、⑤進水口、⑥出水口、⑦排污口組成。一般水質為淡水型的，濾網和內部主要部件為普通不銹鋼材質，若為海水或具有強酸堿型的，則采用特殊不銹鋼材質。
2)、濾水器入管道系統后，水就會從進水口進入濾水器，過濾后的水從出水口流出，當水雜質能過網芯時，由于體積大于網芯孔，而被截留在網芯上，當聚集到一定數量時，即造成進、出水口之間有一定壓力差，這時，可轉動網芯進行輪次自動反沖洗，雜質就會從排污口自行排出，如此往復循環，用戶可根據水中雜質多少、而定時、定期自動反沖排污。
由于從江河、湖海中取水的來源不同，所以在水中存在著多種多樣的雜質，如工業廢棄物、浮草、魚蝦、田螺等。有時，在進入供用水系統的管邊前，都采用簡單的柵欄過濾，條件比較好的或用一次濾網進行處理，但處理后的水中仍存在著一些體積較小的雜質。當它們在供用水系統中聚積到一定程度而不清除時，將導致通流面積減小，最終產生堵塞，嚴重時造成停機，對安全運行構成極大威脅。

原理
1、壓差排污：濾水器接入管道系統后，水由下部進水口進入濾水器，過濾雜物后的水從出水口流出，當水中雜質通過網芯時，由于體積大于網芯孔，而衩截留在網芯上，當聚積到一定數量時，即造成進水口和出水口有一定壓差值。當濾網的進口壓力表和出口壓力表水壓差增大到規定數值時（濾網精度直徑不同壓差不同，一般為0.05Mpa），壓差變送器信號接通控制信號，控制機構打開電動排污閥，電動減速機將以每分鐘1-3轉的轉速運轉，水流對附著在網芯內側壁面上的雜質污物反向沖洗，經由排污管路和排污閥門排入冷卻水出，將附著物排出濾網，待內處壓差恢復到正常時關閉排污閥，從而完成過濾排污工作過程。
2、定時排污：用戶如需要可設置排污時間性，在0-99小時內設定清洗排污時間,一般設置為6個小時排污一次,時間設定可以按照水質的情況而做相應調整。即設定時間啟動電動減速機進行反轉使排污閥打開，依次進行反轉反沖洗排污。直至全部腔室反沖完畢，電動減速機構停止工作，電動排污閥關閉，排污工作全部結束。根據需要和可能客戶可手動開啟排污按鈕，進行調控檢驗使用系統操作模式。
　　
反沖洗工業濾水器安裝在電站、化工、印染、造紙等各種行業的供用水管道上，主要適用于Dg500mm以下的管道，從而可代替二次濾網，節約開支，并具有如下優點；
1:外型尺寸小，便于現場的布置和安裝。
2:網板材質及結構最大限度提高水流的過流面積，有效減少濾網水阻，保證運行可靠不發生卡、堵、塞現象,大大延長了濾網。
3:濾網采用3-6mm不銹鋼板整體沖壓成形，網芯應能承受150 kPa的差壓，而不變形、不損壞。具有工作壽命長、耐腐蝕、不生銹、表面光潔、不結垢的特性。
4:通過差壓控制器，定時自動啟動減速機可進行正反轉沖洗，具有清污效果強、排污耗水量少。
5:濾水器進、出水口結構為上下分體式，不僅避免水壓直接沖擊濾網,也改變了傳統濾網過濾時因雜物遠離排污口,排污時需對幾個過濾室逐一清洗,往往會造成卡堵現象。

濾水器主要技術參數
　　1.公稱壓力：1.0MPa1.6Mpa
　　2.工作電源：380VAC50Hz
　　3.工作介質：水
　　4.壓力損失：0.02Mpa
　　5.介質溫度：5℃~80℃
　　6.水過濾精度：￠2~￠5mm（也可按用戶要求制作）
　　7.環境濕度：≤95%
　　8.清污方式：自動反沖洗濾網
　　9.工作壓力范圍：0.3~1.6Mpa
　　10.工作電源：380VAC50Hz
　　11.控制柜抗干擾性能：GB162和IEC-255-4
　　12.反沖流量：小于總流量的20%
　　13.濾水器及排污閥法蘭標準:HG20593-97
　　14.排污方式：自動旋轉排污管
　　15.絕緣耐壓：DL478和IEC-254-4
　　16.安裝方式：濾水器直立安裝
　　17.驅動方式：手動、電動、全自動

訂購旋轉反沖洗濾水器請?zhí)峁┮韵聟��?shù)：
1.過濾介質
2.進出水管接口管徑
3.過濾網孔直徑
4.流 量____t/h
5.壓力、溫度
6.安裝要求及制動方式
確定濾水器安裝位置和安裝型式(如:高進低出式,斜插式,側進中出式等)。
