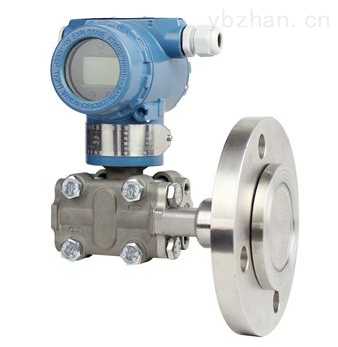

3051單法蘭差壓變送器

　　3051系列單法蘭差壓變送器·單法蘭壓力變送器采用全密封焊接結構 外形結構多樣化、采用耐高溫電路板傳感器抗干擾強、長期穩定性好、防雷擊、防射頻干擾、高精度、高穩定性、316不銹鋼隔離膜片結構（或者鉭膜片）、多種量程選擇、用戶方便調試。

全國銷售熱線:400-083-4511　0537-7970778　13280082001

同類產品推薦

3051單法蘭差壓變送器說明書

3051單法蘭差壓變送器

3051單法蘭差壓變送器|3051單法蘭壓力變送器

3051系列單法蘭差壓變送器采用全密封焊接結構 外形結構多樣化、采用耐高溫電路板傳感器抗干擾強、長期穩定性好、防雷擊、防射頻干擾、高精度、高穩定性、316不銹鋼隔離膜片結構（或者鉭膜片）、多種量程選擇、用戶方便調試。

單法蘭壓力變送器的功能
輸出：2線制，4～20mA DC輸出，數字通訊，可編程設定線性或平方根輸出方式，HART協議加載在4～20mA DC信號上。
電源電壓：工作狀態：10.5～42V DC
                數字通訊：16.4～42V DC
                本安型：16.4～30V DC
負載（輸出信號代碼為D和E時）：工作狀態：0～1335Ω    數字通訊：250～600Ω
HART通訊距離：用多芯雙絞線時可通訊距離最大達2Km。通訊距離因電纜類型而異。公式如下：L=65000000/（R×C）-（C1+10000）/C
L=長度（m和ft）
R=阻抗（Ω ，包括電源阻抗）
C=電纜電容（pF/m或pF/ft）
C1=最大并聯電容（pF/m或pF/ft）
單法蘭壓力變送器的阻尼時間常數：放大器部件和膜盒的阻尼時間常數之和。常數在0.2～64秒范圍內可調。
環境溫度：-40～85℃（-40～185?F）   -30～80℃（-22～176?F）【帶LCD表頭】
接液溫度：-40～120℃（-40～248?F）
調量程的參考精度（包括從零點開始的線性、滯后性和重復性）：±0.1％
單法蘭壓力變送器的穩定性：±0.1％量程上限/12個月

單法蘭壓力變送器的型號和規格代碼表

3051	單法蘭壓力變送器
	代碼	量程范圍KPa
	3	0-1.3～7.5
	4	0-6.2～37.4
	5	0-31.1～186.8
	6	0-117～690
		代碼	輸出
		E	4-20mA
		S	智能式
			代碼	公稱直徑尺寸			插入筒長度		高壓側隔膜片材料
			A0	（3〞）80			平		316LSST
			A2	（3〞）80			50		316LSST
			A4	（3〞）80			100		316LSST
			A6	（3〞）80			150		316LSST
			B0	（4〞）100			平		316LSST
			B2	（4〞）100			50		316LSST
			B4	（4〞）100			100		316LSST
			B6	（4〞）100			150		316LSST
			C0	（3〞）80			平		哈氏C-276
			C2	（3〞）80			50		哈氏C-276
			C4	（3〞）80			100		哈氏C-276
			C6	（3〞）80			150		哈氏C-276
			D0	（4〞）100			平		哈氏C-276
			D2	（4〞）100			50		哈氏C-276
			D4	（4〞）100			100		哈氏C-276
			D6	（4〞）100			150		哈氏C-276
			E0	（3〞）80			平		鉭
			F0	（4〞）100			平		鉭
				代碼	安裝法蘭
				A	3〞150lb
				B	4〞150lb
				C	3〞300lb
				D	4〞300lb
					代碼	結 構 材料
						法蘭和接頭	排氣/排液閥	隔離膜片		灌充液體
					22	316不銹鋼	316不銹鋼	316不銹鋼		硅油
					23	316不銹鋼	316不銹鋼	哈氏合金C
					24	316不銹鋼	316不銹鋼	蒙乃爾
					25	316不銹鋼	316不銹鋼	鉭
					33	哈氏合金C	哈氏合金C	哈氏合金C
					35	哈氏合金C	哈氏合金C	鉭
						代碼	選項
						M1	0-100%線性指示表
						M3	3位半LCD顯示表
						M4	智能表顯示
						B1	管裝彎支架
						B2	板裝彎支架
						B3	管裝平支架
						D1	側面泄放閥在壓力室上部
						D2	側面泄放閥在壓力室下部
						不注	1/2NPT錐管螺紋接頭
						C2	丁字形螺紋接頭M20×1.5，帶后部焊接Ф14 引壓管的球錐連接頭
						d	隔爆型dⅡBT4
						i	本安型iaⅡCT6
