渦街流量計便是依據卡門旋渦原理進行封閉管道流體流量測量的新型流量計。主要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。

用途
渦街流量傳感器廣泛用于石油、化工、電力、輕工等部門工業管道中測量液體或氣體的流量。由于傳感器材料為1Cr18Ni9Ti，也可用于城市供水、供熱、鍋爐供水、醫療行業流體管道的流量測量。

特點
渦街流量計便特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定
。

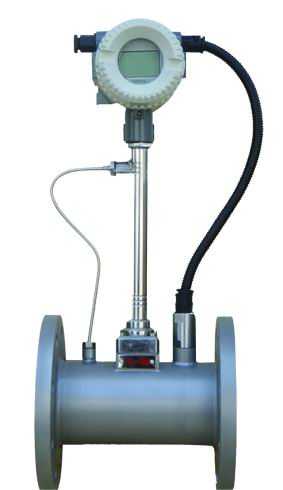

LUGB渦街流量計
分類
　　LUGB渦街流量計按連接方式分：法蘭卡裝式、法蘭式、插入式；按顯示方式分：現場顯示、遠傳顯示；按有無溫壓補償分為：帶溫壓補償型、不帶溫壓補償型。
　　LUGB型渦街流量傳感器應用內徑范圍為25-300mm（滿管式），
　　LUGB插入式渦街流量傳感器應用內徑范圍為200-3000mm(插入式),
　　滿管式測量液體精度為1%，測量蒸汽和氣體精度為1.5%，插入式測量液體精度為1%，測量蒸汽和氣體精度為1.5%，傳感器征集計量精度：2.5級
　　被測介質氣體，液體，蒸汽，被測介質溫度為-20~160℃、-20~280℃、-20~350℃（僅管式）
　　輸出信號為三線制電壓脈沖，電壓脈沖信號(三線制)：低電平≤1V　高電平≥5V、二線制4-20mA。
特點
　　1、表體中同時集成溫壓補償補償功能，可測量流體的標準體積流量或標準質量流量。　
　　2、全智能化、數字化電路設計，可自動補償被測流體密度或標況體積計算。　
　　3、全新的數字濾波和修正功能使流量測量更加精準可靠。　
　　4、電池供電型無需外接電源既可連續工作兩年以上。　
　　5、全新點陣漢字液晶顯示，使用操作更方便。

防爆型LUGB型渦街流量傳感器，采用是本安防爆技術。電池供電的渦街流量傳感器其防爆標志為“ExiaⅡBT4”，適合不高于Ⅱ類B級的0區、1區、2區含有T1~T4組的危險場所使用；靠安全柵供電的渦街流量傳感器其防爆標志為“ExiaⅡBT5”，適于Ⅱ類B級的0區、1區、2區含有T1~T5組的危險場所使用。
大、中型管道內流量測量采用插入式結構，如果在插入口處安裝球閥和提升機構，還可以進行不斷流拆裝，便于傳感器的清洗和維修。
特點
 　   (1)結構簡單，無可動部件，安裝維修方便，壽命長。
　　(2)壓力損失小，量程范圍寬。
　　(3)壓電應力檢測體獨立地安裝在旋渦發生體后方，減少了介質中臟物的影響。
　　(4)檢測元件不直接與被測介質接觸，尤其適合于惡劣環境下的流量測量。
　　(5)可現場顯示，也可遠傳，還可與計算機控制系統聯網。
技術參數
　　公稱020405060810121520　2530
　　通徑Φ25Φ40Φ50Φ65Φ80Φ100Φ125Φ150Φ200Φ250Φ300
　　被測介質（2—液體；3—氣體）
　　連接方式（1-法蘭連接型;2-法蘭卡裝型）
