2X型雙級旋片式真空泵

2X型雙級旋片式真空泵|2X旋片真空泵|旋片式真空泵廠家

一、2X型雙級旋片式真空泵概述：
       2X系列真空泵為雙級結構，它的工作性能由高壓級與低壓級二部分組成，它的吸入口與真空容器或真空設備連接，在運轉時容器內的氣體將大量吸入與排出。當設備獲得真空時，高壓級排氣閥片將封閉，高壓級吸入的氣體將轉送到第二級，并經第二級吸入與排出，這樣真空設備可獲得一定的真空。該泵的技術參數6×10-2pa。根據用戶使用情況，可配備真空增壓泵，將該泵做為前級泵，由于增壓泵的抽氣力加強，前級泵連續抽除，能使你的設備獲得更高的真空。
       2X型旋片真空泵系雙級油封機械真空泵，該泵是用于對密封容器抽除氣體獲得真空的基本設備。其工作原理與一般容積式泵相同，它是由一個與傳動軸同芯安裝而在泵體內處于偏心位置的轉子組成，轉子上有二個徑向滑動葉片。當轉子旋轉的時候，這二個葉片一方面受離心力的作用，另一方面受著彈簧力的作用，使它能緊密地保持與泵體內壁相接觸。將泵體分隔成二個工作室，葉片一邊容積不斷擴大，氣體不斷膨脹吸入氣體，而另一邊容積不斷縮小，氣體不斷壓縮排出氣體，從而達到抽氣的目的，這種操作每轉重復二次。



二、2X型雙級旋片式真空泵適用范圍
2X型雙級旋片式真空泵適用于電子、制冷、電光源、化工、醫療、瓶膽、包裝、脫水、干燥等行業。
1、2X型真空泵是抽除氣體的基本設備之一。它可單獨使用，也可與增壓泵，擴散泵，分子泵等超高真空泵連接在一起作為前級泵使用，廣泛用于電子器件制造、真空干燥、過濾、浸漬、涂膜、焊接、冶煉、化工、輕工、石油、醫療、制藥、印染、電真空、半導體、食品、原子能、紡織等科研機關、大專院校、工礦企業。
2、泵在環境溫度5℃~40℃范圍內，進氣口壓強小于1.3×10（3）帕的條件下，允許長期運轉。被抽氣體相對溫度大于90%時，應開氣鎮閥。
3、泵進氣口連續敞通大氣運轉不得超過3分鐘
4、泵不適用于抽除對金屬有腐蝕的，對泵油起化學反應的，含有顆粒塵埃的氣體，以及含氧過高的有爆炸性的、有毒的氣體。

三、2X型雙級旋片式真空泵特點：
       1、抽速快，體積小，重量輕，噪聲低，維修方便，極限真空度高等優點。按國際限真空均為6×10-2Pa（即5×10-4Torr，注：Torr=133.32Pa)。
       2、有可靠的防塵裝置。其他旋片泵，當雜物通過防塵裝置后，即可接進入泵腔內。而我司生產的真空泵當雜物通過防塵裝置，只能流落在防塵裝置的外部周圍。這樣就確保了泵的正常運轉，徹底解決了雜物進入泵腔內咬死的現象。
       3、設有一個放氣閥帶進油孔的復合螺釘，我國多年生產的雙級旋片泵，進油孔均設計在油箱內部的低級排氣閥座上。當油孔堵塞時，需放掉油，拆下油箱，才能疏通油孔。而我司生產的真空泵只要旋出復合螺釘，即可疏通油孔，亦可排出雜物及水蒸氣。即快又省力，大大提高了泵的工作效率。

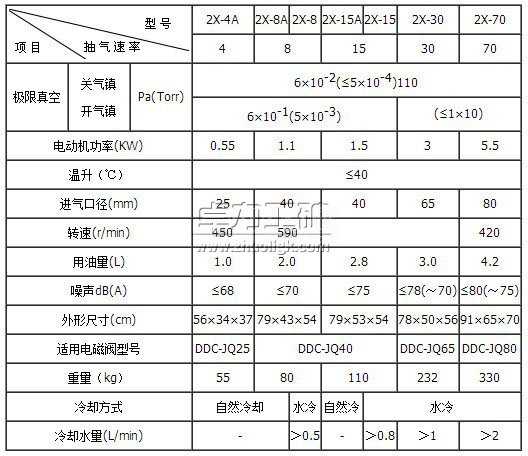

四、2X型雙級旋片式真空泵技術參數表
型號：2X-1、2X-2、2X-4、2X-8、2X-15、2X-30、2X-70

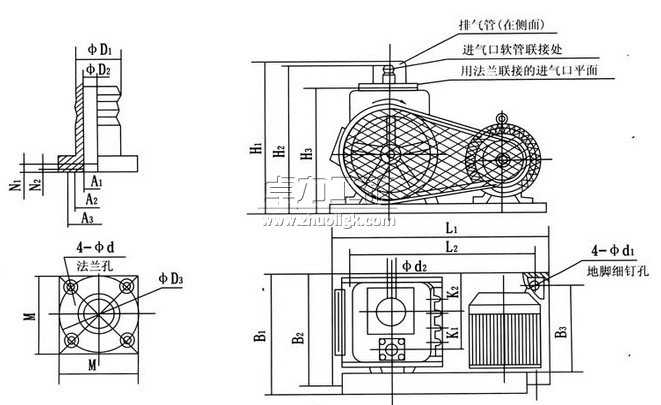

五、2X型雙級旋片式真空泵安裝尺寸圖

代號型號	φD1	φD2	φD3	Al	A2	A3	N1	N2	M	φd	H1	H2	H3	L1	L2	L3	B1	B2	B3	K1	K2	φdl	φd2
2X-1	27	20	50	23	30	34	3	3	48	5.5	270	265	230	435	352	135	250	215	157	60		11	20
2X-2	30	25				45	3	3	55	6	270	260		400	380		260	260	200			10	25
2X-4	32	28	55	31	35	45	4	3	55	6.5	340	327	267	520	480	119	300	260	200	82	105	11	25
2X-8	41	34	64	38	42.5	52.5	4	3	64	7	360	380	302	560	520	130	328	280	210	88	112	11	32
2X-15	56.5	36	105	54	70	80	5	3	100	11	540	511	340	772	736	170	542	492	364	120	80	14
2X-30	85	65	105	75	85	93	5	3	100	9	560	550	463	780	730	185	500	390	340	140	136	16
2X-70		80	125	96	105	113	6	3	130	9	692	680	556	908	848	210	650	530	470	176	144	20	G3

卓力工礦是國內知名2X型雙級旋片式真空泵生產廠家，有豐富的經驗為客戶提供高品質的2X型雙級旋片式真空泵及完善的售后服務，如果您想了解最新2X型雙級旋片式真空泵價格或者更詳細信息，歡迎撥打服務熱線：13280082001 18605374511.或者聯系在線客服： 點擊這里、立刻咨詢；我們攜程為您服務！

常見問題：2X型雙級旋片式真空泵發貨時間？ 2X型雙級旋片式真空泵售后保障？ 2X型雙級旋片式真空泵訂貨需要提供什么信息？

產品標簽：2X型雙級旋片式真空泵| 2X旋片真空泵|旋片式真空泵廠家
